Очистка хозяйственно-бытовых сточных вод

Для очистки хозяйственно-бытовых стоков Компания ЭКОС предлагает новый модельный ряд станций ЁРШ® глубокой биологической очистки сточных вод. Наши специалисты разработали три разные по конструктиву установки: автоматизированные блочно-модульные в открытом и закрытом исполнении станции очистки стоков, а также подземные из стеклопластика.

Назначение станций биологической очистки ЁРШ®Б

Автоматизированные блочно-модульные станции биологической очистки ЁРШ®Б предназначены для приема и глубокой очистки «стандартных» хозяйственно-бытовых и близких к ним по составу сточных вод до нормативов, предъявляемых к выпуску в рыбохозяйственные водоемы 1- й категории.
Актуальный модельный ряд станций ЁРШ®Б включает 9 марок номинальной производительностью от 100 до 1500 м³/сут, (от 400 до 6000 условных жителей).

Актуальный модельный ряд блочно-модульных станций очистки сточных вод ЁРШ®Б

Наименование параметра	Е-100Б	Е-200Б	Е-300Б	Е-400Б	Е-600Б	Е-800Б	Е-1000Б	Е-1200Б	Е-1500Б
Количество условных жителей, чел.	400	800	1200	1600	2400	3200	4000	4800	6000
Производительность, не более, м3/сут.	100	200	300	400	600	800	1000	1200	1500
Габаритные размеры станции, не более (ДхШхВ),	6х6х5,6	12х6х5,6	12х6х5,6	12х9х5,9	12х9х5,9	18х9х5,9	21х9х5,9	24х9х5,9	27х9х5,9
Размеры станции по бетонному основанию (ДхШ), м	8х8	14х8	14х8	14х11	14х11	20х11	23х11	26х11	29х11

* Обращаем ваше внимание, что станции марок Е-100Б, Е-200Б и Е-400Б ранее имели названия Е- 100М1БПФ, Е-200М1БПФ и Е-400М1БПФ соответственно.

Область применения станций биологической очистки ЁРШ®Б

Станции могут быть применены при строительстве локальных комплексов очистных сооружений хозяйственно- бытовых сточных вод в местах компактного проживания людей:
• вахтовых рабочих поселков;
• коттеджных и дачных поселков;
• гостиничных и туристических комплексов;
• малых населенных пунктов.

Блочно-модульные станции глубокой биологической очистки сточных вод ЁРШ®Б могут входить в состав комплексов локальных очистных сооружений хозяйственно-бытовых стоков промышленных предприятий, удаленных от существующей инфраструктуры, или когда подключение к существующим сетям является экономически невыгодным. Блочно-модульные станции глубокой биологической очистки сточных вод ЁРШ®Б могут быть использованы как в южных, так и в северных районах.

Компоновка нескольких станций ЁРШ®Б в разных комбинациях позволяет покрыть производительность комплекса до 4000 м³/сут. Такое решение обеспечивает возможность поэтапного увеличения технологической нагрузки путем строительства и ввода в эксплуатацию объекта отдельными очередями. Проектная производительность станций ЁРШ®Б может варьироваться в зависимости от концентраций и режима поступления исходных сточных вод.

Пример компоновки комплекса локальных очистных сооружений на базе станции ЁРШ® Е-400Б

Основные сведения

Блочно-модульные станции биологической очистки ЁРШ®Б закрытого исполнения предназначены для приема и глубокой очистки хозяйственно-бытовых и близких к ним по составу сточных вод малых населенных пунктов, гостиничных и туристических комплексов.
Производительность блочно-модульных очистных сооружений составляет от 100 до 1200 м³/сут в зависимости от концентрации и режима поступления исходных стоков, а также модификации станции.
Модельный ряд станций ЁРШ®Б разработан для очистки сточных вод поселений условной численностью от 400 до 4800 условных жителей.
Компоновка нескольких станций ЁРШ®Б в разных комбинациях позволяет покрыть широкий диапазон производительности очистных сооружений: от 100 до 4000 м³/сут.

Техническое описание блочно-модульных станций биологической очистки ЁРШ®Б производительностью от 100 до 1200 м³/сут. (134 КБ) (5,40 МБ)

Конструкция блочно-модульных станций очистки сточных вод ЁРШ®Б

Станции биологической очистки сточных вод ЁРШ®Б представляют собой двухэтажные металлические блочно-модульные здания с двускатной крышей. Каркас блоков станций выполняется из стальных квадратных труб 100х100х4 и швеллеров №10. Крыша двускатная, выполняется по балкам из швеллеров №10.

Ограждающими конструкциями зданий являются стены и кровля комплексной конструкции:

1 Внутренняя облицовка стен и потолка выполняется из металлопрофиля с полимерным покрытием белого цвета по рамам из равнополочного уголка.

2 Стены и крыша утепляются негорючим материалом - плитами из минеральной ваты марки «Термостена».

3 Наружная отделка стен выполняется сэндвич-панелями толщиной 50-150 мм. Покрытие кровли - сэндвич-панели толщиной до 150 мм.

Полы выполняются из листа алюминиевого рифленого марки АМг2НР δ=4 мм. Для подъема на второй этаж предусматривается лестница со съемным ограждением шириной 900 мм. Лестница выполняется из листа алюминиевого рифленого марки АМг2НР δ=4 мм. Для безопасного обслуживания емкостей, на втором этаже предусматриваются металлические съемные ограждения технологических емкостей. Съемные ограждения лестницы и технологических емкостей выполняются из алюминиевой трубы прямоугольного сечения. Во всех станциях предусматриваются электроосвещение, система отопления и вентиляции, комплексная система автоматизации технологического процесса. Станции ЁРШ®Б устанавливаются на железобетонную фундаментную плиту (конструкция плиты определяется расчетом) и крепится сваркой к закладным деталям. Вокруг станций предусматривается отмостка шириной 1 м. Отвод воды с кровли наружный организуется посредством водосборных желобов и труб.

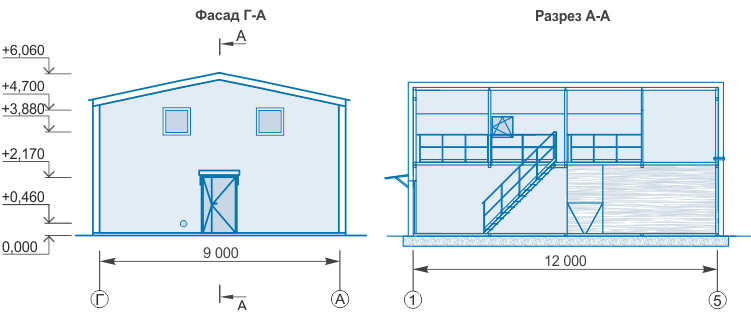

Архитектурное решение станции ЁРШ® Е-400Б

Технологические характеристики блочно-модульных станций очистки сточных вод ЁРШ®Б

Наименование параметра	Исходная сточная вода, мг/дм³	Очищенная сточная вода, мг/дм³
БПКполн	315	3
Взвешенные вещества	285	3
Азот аммонийных солей N(NH4+)	46* (в пересчете на аммоний-ион 60)	0,39* (в пересчете на аммоний-ион 0,5)
Азот нитритов N(NO2-)	-	0,02* (в пересчете на нитрит-анион 0,08)
Азот нитратов N(NO3-)	-	9* (в пересчете на нитрат-анион 40)
Концентрация фосфатов PO34	22* (в пересчете на фосфор 7)	0,46* (в пересчете на фосфор 0,15)
Поверхностно-активные вещества (ПАВ)	8,5	0,5*
Нефть и нефтепродукты	5	0,05*
Жиры	20	нормируются по БПК
Температура, °С	10-30	-

* - В соответствии с приказом Федерального агентства по рыболовству от 18 января 2010 г. N 20. Показатели исходной сточной жидкости, не указанные в приведенной выше таблице, должны соответствовать «Нормам приема сточных вод в канализацию».

Согласно СанПиН 2.2.1/2.1.1.984-00 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов», санитарно-защитная зона между границами участка канализационных очистных сооружений и жилыми кварталами, а так же пищевыми предприятиями, с учетом их перспективного развития, должна составлять:
• 150 м (при механическом обезвоживании осадка);
• 200 м (при хранении осадка на иловых площадках).

Описание ступеней очистки сточных вод в станциях ЁРШ®Б

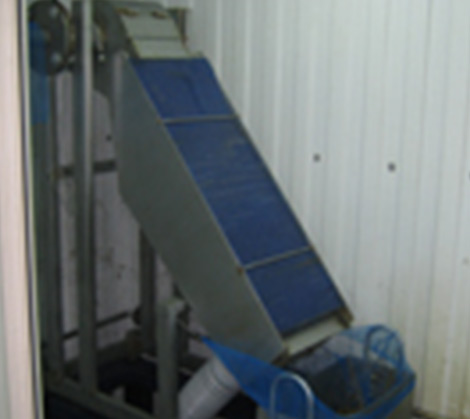

01 Механическая очистка

Поступление стоков на очистные сооружения по часам суток происходит неравномерно, что неблагоприятно сказывается на процессе очистки и ведет к увеличению объема и стоимости очистных сооружений. Для стабилизации работы очистных сооружений и уменьшения их объема, а соответственно и стоимости, в схеме очистки предусмотрен усреднитель, который предназначен для выравнивания расхода стоков и концентрации загрязняющих веществ в сточной воде, и позволяет обеспечить равномерную гидравлическую нагрузку на последующие элементы сооружений биологической очистки и доочистки. Для перемешивания и предотвращения выпадения осадка в усреднителе предусмотрена установка погружной мешалки.

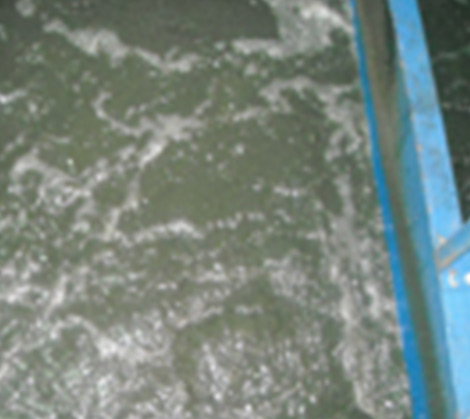

02 Биологическая очистка

Биологический метод очистки сточных вод применяется для очистки бытовых стоков от органических и неорганических загрязнений. Данный процесс основан на способности некоторых микроорганизмов использовать загрязняющие сточные воды вещества для питания в процессе своей жизнедеятельности.
Основной процесс, протекающий при биологической очистке стоков — это биологическое окисление. Данный процесс осуществляется сообществом микроорганизмов (биоценозом), состоящим из множества различных бактерий, простейших водорослей, грибов и др., связанных между собой в единый комплекс сложными взаимоотношениями.
Главенствующая роль в этом сообществе принадлежит бактериям.
Очистка стоков этим методом производится в аэробных (т. е. в присутствии растворенного в воде кислорода) и в анаэробных (в отсутствие растворенного в воде кислорода) условиях.
В аэробной зоне снижается содержание органических веществ, характеризующих показатели ХПК, БПК и содержание аммонийного азота, а содержание минеральных азотосодержащих соединений (нитритов, нитратов) увеличивается.
В анаэробной зоне кислород отсутствует в свободном виде, однако он присутствует в химически связанном виде в форме нитратов. Для удаления соединений фосфора сооружения дополнительно комплектуется реагентным хозяйством.
Часть объема усреднителя используется для обеспечения условий протекания процессов анаэробной стадии очистки сточных вод (денитрификации), в результате которых происходит окисление нитритов и нитратов до газообразного азота и углекислого газа. Очистка стоков в аэробных условиях осуществляется в сооружении аэротенка, где происходит контакт с микроорганизмами (свободноплавающим активным илом). Для дыхания микроорганизмам активного ила необходим кислород, для этого в аэротенке предусмотрена подача сжатого воздуха через систему мелкопузырчатой аэрации.
Разделение очищенной сточной воды и активного ила производится в отстойнике. Часть ила, возвращается в анаэробную зону (денитрификатор), избыток ила (избыточный активный ил, образовавшийся в результате прироста микроорганизмов) – периодически отводится в уплотнитель.

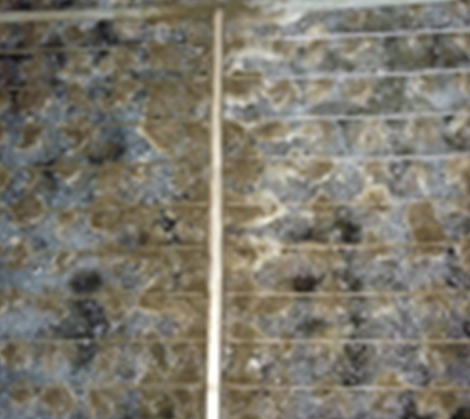

03 Биологическая доочистка

Осветленная сточная вода, прошедшая основную биологическую очистку поступает в блок доочистки. Принцип работы биореактора доочистки основан на окислении органических загрязнений прикрепленными микроорганизмами (прикрепленный активный ил). Для иммобилизации микроорганизмов в биореакторе расположены кассеты с загрузкой из синтетических водорослей ЁРШ®. Для дыхания прикрепленной микрофлоры в процессе биологического доокисления в биореакторе предусмотрена подача сжатого воздуха через систему мелкопузырчатой аэрации, расположенной под кассетами с синтетической загрузкой.

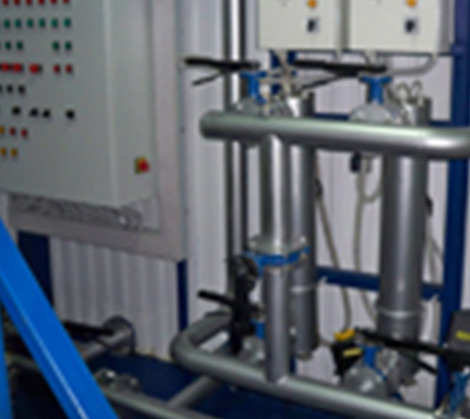

04 Двухступенчатое фильтрование

Для окончательной очистки и удаления из очищаемой воды практически всех примесей сточная вода направляется на фильтрацию. Первая ступень – фильтр с синтетической загрузкой. В качестве загрузки используются кассеты с синтетическими водорослями ЁРШ®. Перед подачей на ершовый фильтр дозируется раствор коагулянта для улучшения процесса фильтрации.

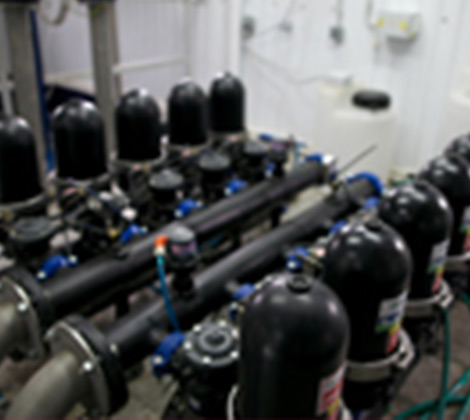

После ершового фильтра сточная вода насосами подается на автоматический дисковый фильтр тонкой очистки, оборудованный системой промывки.

05 Обеззараживание

Обеззараживание (дезинфекция) сточных вод производится для уничтожения содержащихся в них патогенных микробов и устранения опасности заражения водоема этими микробами при выпуске в него очищенных сточных вод.
Процесс обеззараживания происходит на установке обеззараживания воды ультрафиолетом. Этот метод является одним из самых экологичных и вместе с тем эффективных способов очистки воды от патогенных микроорганизмов.
В качестве резервного метода предусмотрено обеззараживание стока с применением раствора гипохлорита натрия.

06 Сброс

После обеззараживания очищенная сточная вода усредненным расходом направляется на сброс под остаточным давлением.
Качественные показатели очищенных стоков соответствуют допустимым к сбросу в водоемы рыбохозяйственного назначения первой и высшей категории водопользования.

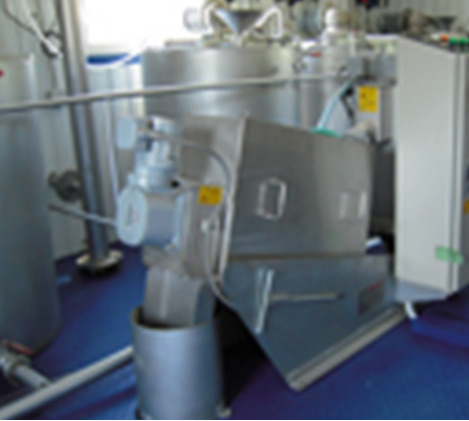

07 Уплотнение и обезвоживание осадка

В процессе очистки стоков за счет прироста биомассы микроорганизмов образуется избыточный активный ил, который периодически необходимо удалять. Избыточный активный ил, удаляемый из отстойника, направляется в илоуплотнитель. Илоуплотнитель служит для уплотнения избыточного активного ила и уменьшения его объема. После уплотнения избыточный ил направляется на последующую обработку (обезвоживание или вывоз).
Механическое обезвоживание избыточного ила, позволяет сократить его объем в десятки раз, что в свою очередь позволяет снизить затраты на его дальнейшую утилизацию.

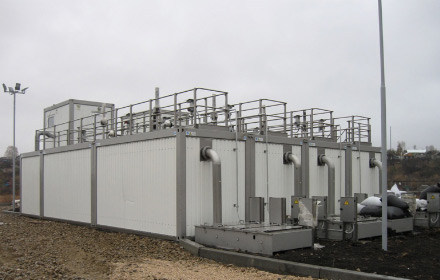

97%-НАЯ ЗАВОДСКАЯ ГОТОВНОСТЬ К ВВОДУ В ЭКСПЛУАТАЦИЮ

ЁРШ®Б выпускаются с производства уже укомплектованные всем необходимым оборудованием. Сточные воды могут приниматься на очистку сразу после монтажа и подключения к инженерным сетям. При заблаговременном выполнении всех подготовительных строительных работ, станции готовы к приёму технологической нагрузки уже через 5-10 дней с момента доставки на объект.

ВЫСОКАЯ НАДЕЖНОСТЬ

Основное технологическое оборудование станций ЕРШ®Б имеет «горячий резерв», что позволяет обеспечить надежность и работоспособность системы при обслуживании или ремонте отдельных узлов. Заложенные в технологическую схему решения повышают её гибкость и устойчивость, способность реагировать на существенные колебания технологической нагрузки без снижения эффективности очистки.

ЭКОНОМИЯ СУММАРНЫХ ЗАТРАТ

Применение станций ЕРШ®Б в составе комплексов локальных очистных сооружений сокращает конечную стоимость и площадь комплексов очистки на 10–15% по сравнению с аналогами. В станциях ЕРШ®Б реализован ряд конструктивных улучшений.

ТЕХНОЛОГИЧЕСКАЯ ЭФФЕКТИВНОСТЬ

В станциях ЁРШ®Б реализована «классическая» технология биологической очистки с последующей многоступенчатой глубокой доочисткой сточных вод. Интенсификация процессов биологической очистки и доочистки обеспечена применением фирменных разработок, некоторые из которых защищены патентами.

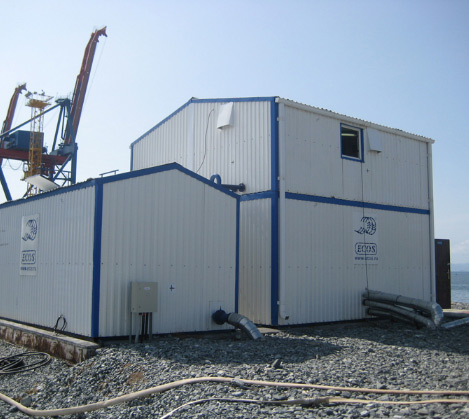

ЗАКРЫТОЕ ИСПОЛНЕНИЕ

Станции ЁРШ® серии Б выпускаются в закрытом исполнении. Блок-модули состыковываются на фундаменте, образуя двухэтажное здание, оснащенное системами освещения, отопления, вентиляции. Могут применяться как в южных, так и в северных районах.

ДЛЯ ВАХТОВЫХ ПОСЕЛКОВ

ЁРШ®Б эффективно применяются в составе комплексных систем локального водоснабжения и водоотведения рабочих посёлков нефтяников и строителей вместе со станциями ЛОС® и ВОС от Компании ЭКОС.
